Outil accessible uniquement avec un rôle Opérateur de saisie, Opérateur Externe ou Administrateur

CaptoRAD

CaptoRAD est l'outil de saisie de terrain de la galaxie CRITER. Il permet aux équipes d'intervenants de préparer des missions, de localiser des points d'opération et de réaliser des opérations de mesure (mesures directes, prélèvements, spectrométrie Gamma In Situ, ...). Les données saisies dans CaptoRAD alimentent directement la base de mesures de l'évènement CRITER.

Rôles et habilitations

Trois profils peuvent utiliser CaptoRAD :

Rôle	Missions	Appareils / BdF / unités	Points d'opération	Opérations
Administrateur / Opérateur	✅ création et gestion	✅	✅	✅
Opérateur Externe (Opex)	❌ pas de création	✅ ajout	✅ ajout	✅

Rôle Opérateur Externe (Opex)

Ce rôle permet à un intervenant externe d'ajouter des appareils de mesure (avec leur bruit de fond et leur unité) et des points d'opération. Il ne peut pas créer de nouvelle mission mais peut reprendre ou terminer une mission existante, et éditer les organismes associés.

Gestion des missions

Création d'une mission

La création d'une mission s'effectue via un formulaire qui permet de définir son nom, sa description et les organismes qui y participent.

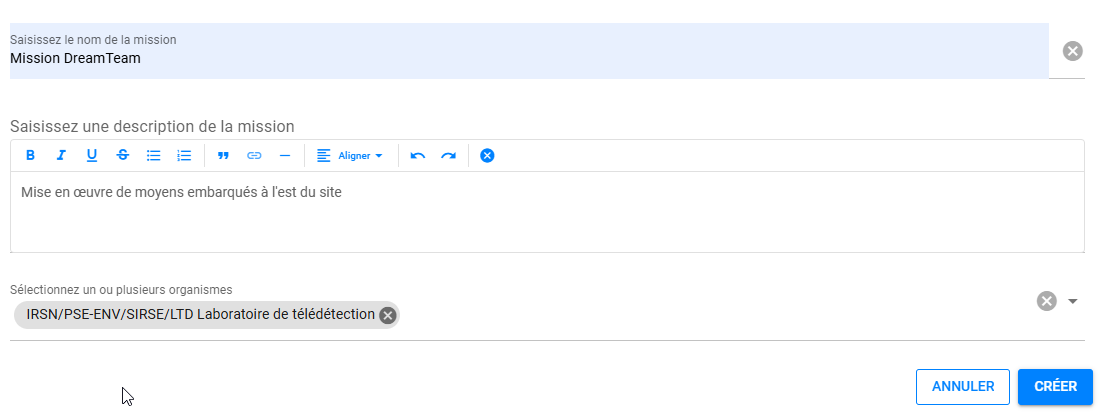

Formulaire de création d'une mission

Organisme prioritaire

Dans la liste déroulante des organismes, l'organisme ASNR est désormais placé en première position. Les organismes ajoutés au cours de missions précédentes (stockés localement sur le poste) sont ensuite proposés, suivis des autres organismes du référentiel.

Une fois la mission créée, il est possible de lui affecter les appareils de mesure manuels qui seront utilisés.

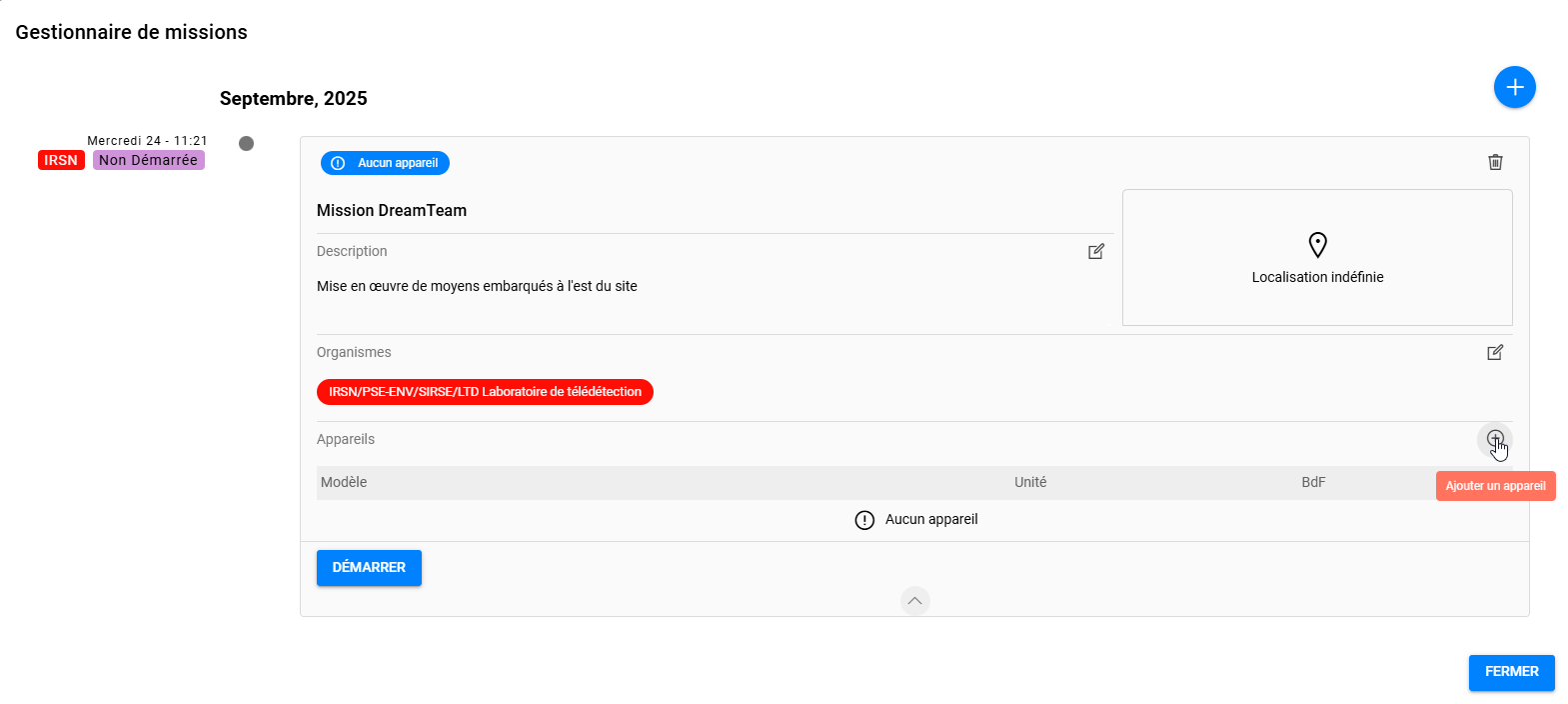

Affectation des appareils à une mission

A noter

Sans appareil affecté à la mission, aucune opération de mesure directe ne pourra être réalisée. Les opérations de prélèvement, de dépôt de balise nomade ou de spectrométrie Gamma In Situ restent cependant possibles.

Choix de la mission

Une fois créées, les missions sont sélectionnables depuis un menu déroulant.

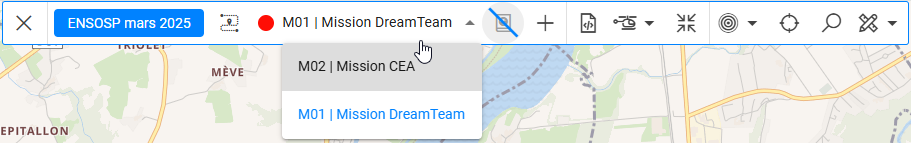

Choix de la mission courante

Suivi des missions

Toutes les missions d'un évènement sont présentées dans une vue kanban, sous forme de cartes.

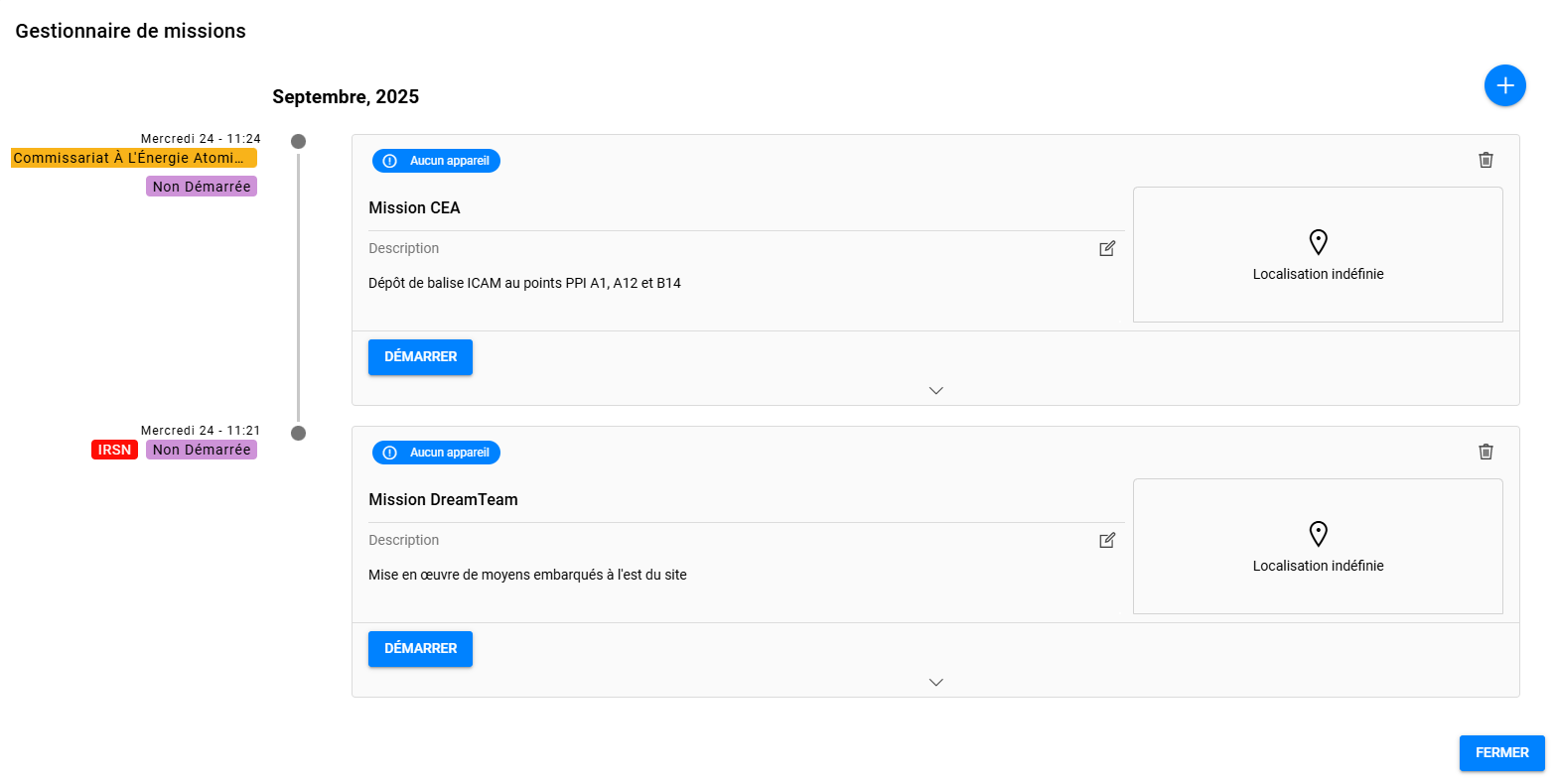

Vue kanban du suivi des missions

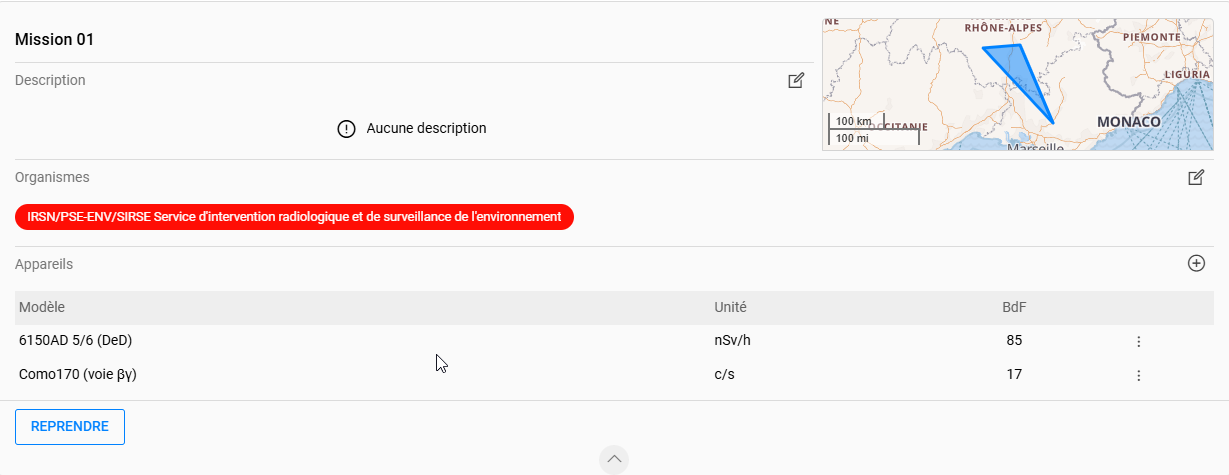

Carte d'une mission

Défilement de la liste des missions

Le défilement (slider) de la liste des missions a été corrigé : il est désormais possible de faire défiler l'intégralité de la liste, quel que soit le nombre de missions.

Une recherche par nom et un tri par état des missions sont également disponibles, à l'instar du tableau de bord de suivi des missions décrit dans la documentation d'administration.

Gestion des points et des opérations

Gestionnaire des points d'opération

Pour la mission sélectionnée, le gestionnaire des points d'opération présente l'ensemble des points prévus ou réalisés.

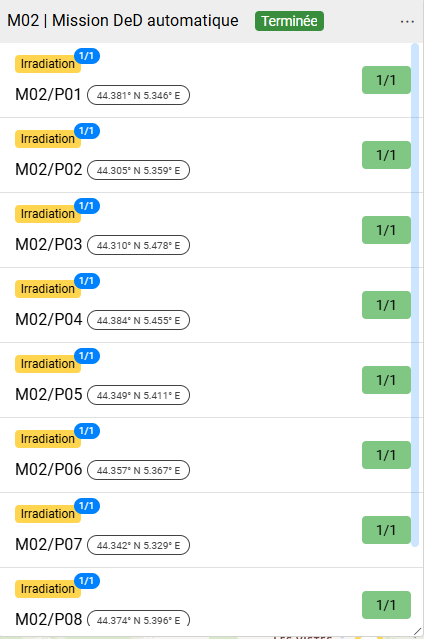

Gestionnaire des points d'opération

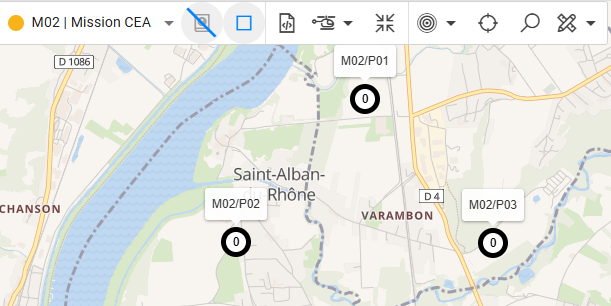

Localisation des points d'opération sur la carte

Ergonomie du gestionnaire

La précision des coordonnées affichées pour un point d'opération est portée à 5 décimales. Un bouton permet de copier ces coordonnées dans le presse-papier, au format Lat,lon (valeurs positives pour N et E, négatives pour S et W).

Un point d'opération peut porter une description libre (par exemple un lieu remarquable ou une adresse). Cette description reste éditable, que la mission soit en cours ou non.

Ajout d'une opération

Depuis un point d'opération, plusieurs types d'opérations peuvent être ajoutés.

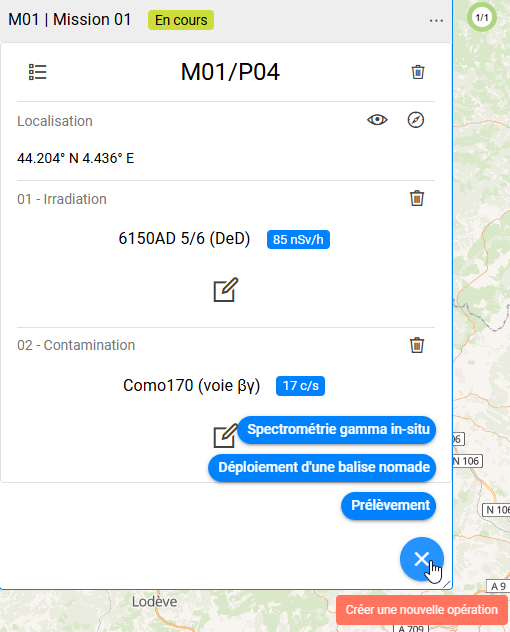

Ajout d'une opération sur un point

Aide à la réalisation d'une opération

Lorsqu'un point d'opération a été envoyé vers une application de navigation (naviguer vers), CaptoRAD affiche, une fois l'intervenant à proximité, la distance entre sa position et le lieu de l'opération demandée. Il est alors possible de corriger la localisation du point si l'accès au lieu exact est impossible, avant de publier la mesure.

Fonctionnalité mobile uniquement

Cette aide à la réalisation n'est disponible que sur les terminaux mobiles (smartphone/tablette).

Types d'opérations

Prélèvement

Lors de la création d'une opération de prélèvement, une référence de prélèvement (code échantillon) est désormais générée et affichée dès la création de l'opération, avant même sa réalisation. Cette référence est construite à partir de l'identifiant de la mission, du point d'opération et de l'opération.

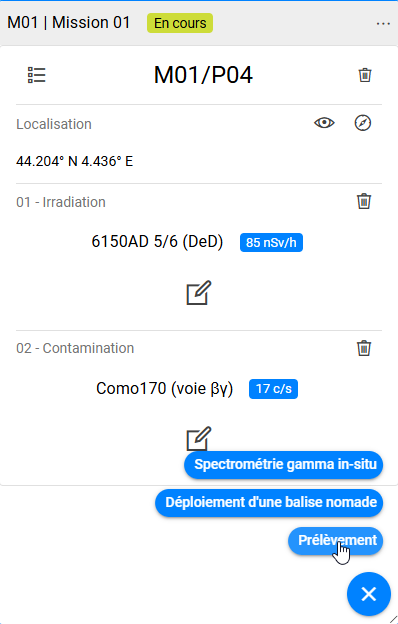

Création d'une opération de prélèvement

La saisie d'un prélèvement peut désormais être complétée par :

• une photographie du lieu,
• le débit de dose ambiant local,
• l'identifiant (numéro de série) du détecteur utilisé.

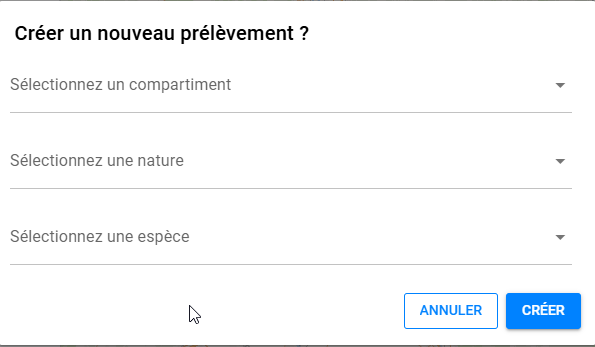

Demande de prélèvement

Frottis et prélèvement herbe

Deux raccourcis de saisie rapide sont proposés en complément du prélèvement standard (désormais nommé Prélèvement autre) :

• Frottis : les informations usuelles d'un frottis sont proposées et enregistrées en base dès le clic, l'opération étant directement ajoutée à la mission,
• Prélèvement herbe : de même, les informations usuelles d'un prélèvement d'herbe sont proposées et enregistrées en base dès le clic.

Ces deux raccourcis restent modifiables (icône crayon) après leur ajout à la mission.

Spectrométrie Gamma In Situ

Une opération dédiée Gamma In Situ permet de saisir l'acquisition d'un spectre sur le terrain. Le formulaire associé demande :

• l'horodate de début d'acquisition (l'horodate de fin n'est pas demandée, cette règle s'appliquant désormais à tous les prélèvements),
• l'identifiant du spectre, affiché automatiquement dans le titre de l'opération (Spectre M0X-P0Y-0Z),
• l'identifiant de l'appareil de spectrométrie (numéro de série, optionnel, renseigné dans le commentaire),
• le débit de dose ambiant, obligatoire (repris de l'appareil défini dans la mission),
• jusqu'à 5 photographies du lieu (optionnelles).

Règles de validation

Il n'est pas possible de valider une opération Gamma In Situ sans débit de dose ambiant renseigné, ni s'il existe plusieurs valeurs de débit de dose pour la même opération.

A la clôture de la mission, les prélèvements Gamma In Situ réalisés sont transmis vers le système EMMA.

Mesure directe

Les mesures réalisées directement avec un appareil manuel (in situ) sont complétées via le formulaire standard.

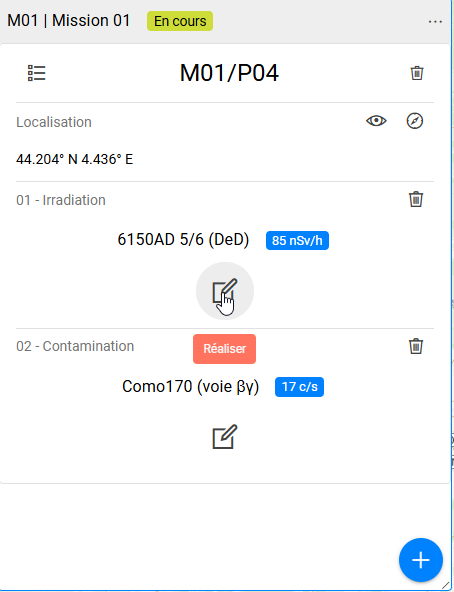

Complétion d'une opération

Sortie d'un sous-mode

La sortie d'un sous-mode de création (points, opérations) s'opère en cliquant sur la croix du label.

Couches de référence cartographique

Panoramax

La couche cartographique Panoramax (photographies géolocalisées) est disponible dans CaptoRAD comme dans CRITER.
